Rohrdrehgelenke Typ RDF1/RDF2

Beschreibung

Anschlüsse & Bauformen

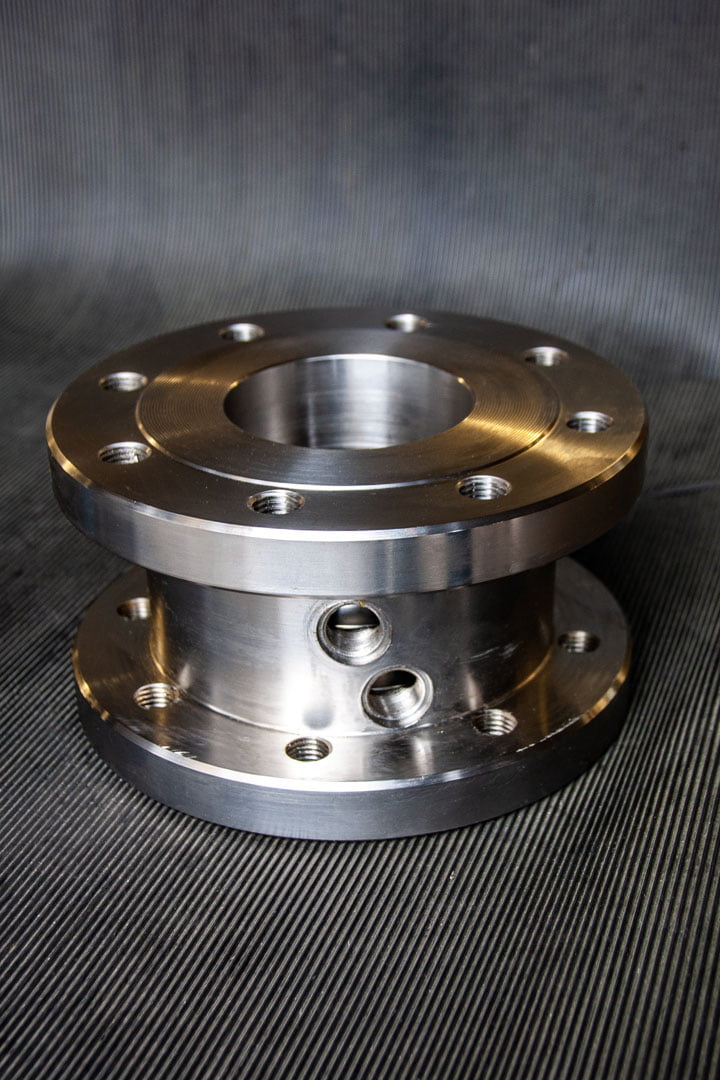

Die Rohrdrehgelenke RDF1 und RDF2 sind in gerader Bauform mit direkt gebohrtem Flanschbild nach DIN EN oder ANSI und sind in einer bis drei Drehebenen erhältlich. Auf Anfrage sind auch andere Flanschbilder möglich.

Technische Daten

• Nennweiten: DN20 – DN700 (weitere Größen auf Anfrage)
• Werkstoffe: 1.7225 (42CrMo4), 1.4571 (weitere Werkstoffe auf Anfrage)

Dichtungen

• Innen sorgt eine axial wirkende Mediumdichtung aus PTFE-Comp. für eine zuverlässige Abdichtung.
• Außen schützt ein O-Ring mit Außenabstreifer (Standard) die Kugelbahnen vor grobem Schmutz.
• Optional ist eine zusätzliche Außendichtung erhältlich, beispielsweise für den Einsatz unter Wasser.
• Für besondere Bedingungen, wie z. B. in der Lebensmittelindustrie, sind speziell angepasste Dichtungen möglich.
• Bei abrasiven Medien kann ein zusätzlicher Innenabstreifer verbaut werden, um die Mediumdichtung vor vorzeitigem Verschleiß zu schützen. Falls keine genaueren Angaben zum Medium vorliegen, wird dieser standardmäßig mit angeboten.

Schmierung

Die Gelenke sind mit einem vollsynthetischen Langzeitschmierstoff ausgestattet, der an die jeweiligen Betriebsbedingungen angepasst ist.

• Schmiernippel sind standardmäßig nicht vorgesehen, auf Wunsch jedoch möglich.
